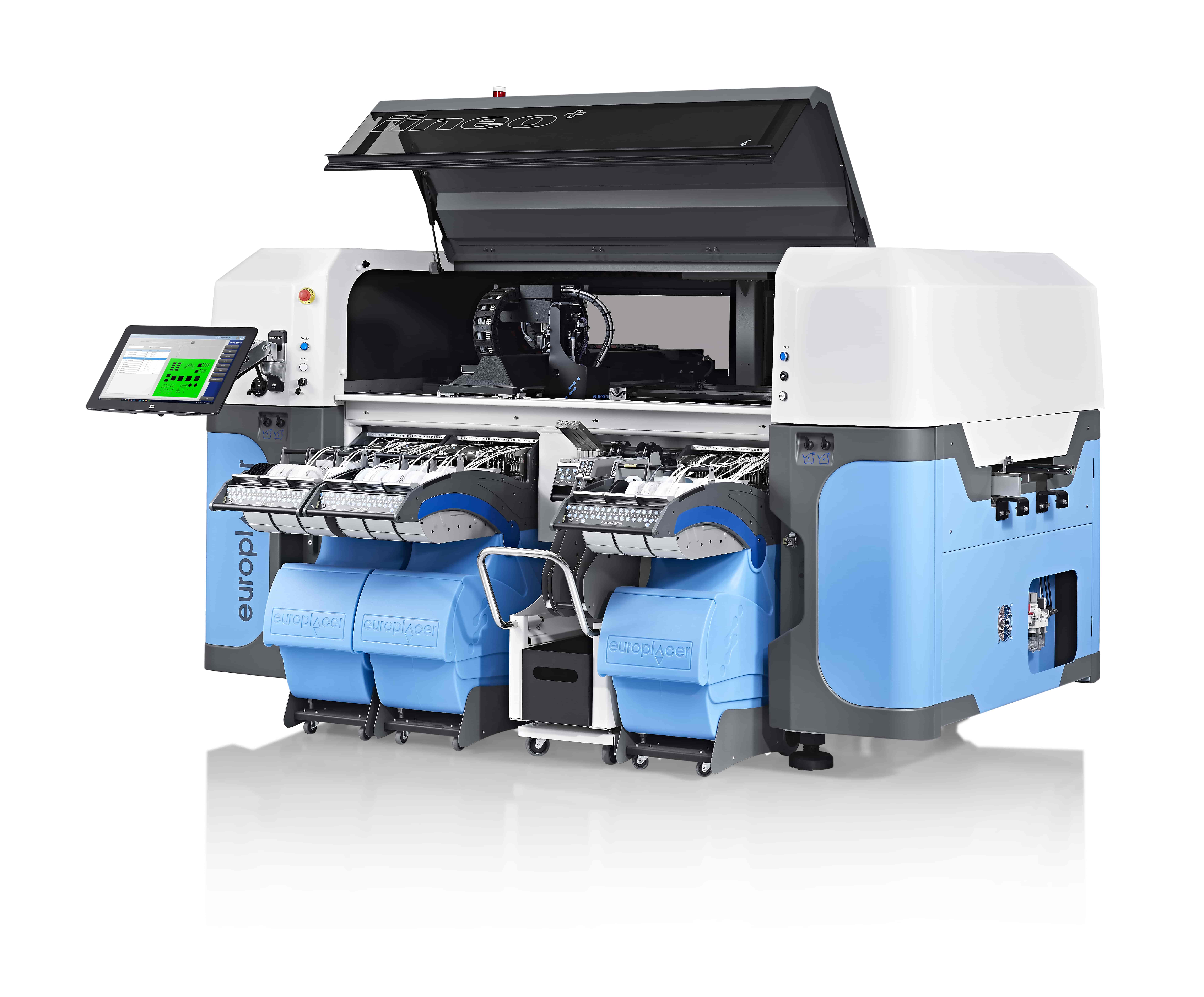

Automat montażowy Europlacer iineo+

O produkcie

Automat montażowy iineo+ to wielofunkcyjna platforma o najwyższym stopniu elastyczności i liczby podajników dostępnym na rynku. Zapewnia szerokie możliwości konfiguracji bez konieczności kompromisu odnośnie ilości podajników, prędkości czy spektrum układania komponentów.

Najważniejsze cechy automatu montażowego iineo+:

rozmiar PCB od 60mm x 60mm do 1610mm x 460mm
głowica rewolwerowa o pojemności ośmiu lub dwunastu dysz
pojemność do 264 podajników 8mm
przestrzeń pozwalająca na umieszczenie do 10 tac Jedec
spektrum komponentów od 0,4×0,2mm(01005) do 99 x 99x34mm
maksymalna masa i wysokość komponentu: 300g i 34mm
tester parametrów elektrycznych (pojemność, rezystancja) komponentów pasywnych
dyspenser kleju/pasty (czasowo-ciśnieniowy bądź śrubowy)
dysze i chwytaki do komponentów typu „odd-shape”
tester parametrów elektrycznych (pojemność, rezystancja) komponentów pasywnych

iineo+ zbudowano w oparciu o nowoczesne silniki liniowe i kamery cyfrowe, wykorzystując unikalne rozwiązania Europlacer jak bezslotowe podajniki, inteligentne dysze czy technologię 3DPS gwarantującą stałą kontrolę siły nacisku dyszy przy pobieraniu i układaniu komponentów.

Architektura automatu iineo+ sprawia, że montaż komponentów nie jest ograniczony ilością dostępnego miejsca na podajniki, ilością dostępnych dysz czy wydajnością maszyny.

Cechy te sprawiają, że rzeczywista efektywność pracy jest znacznie wyższa niż w przypadku rozwiązań konkurencyjnych.

Specyfikacja techniczna:

	IINEO I	IINEO II
Wydajność	do 14 000 cph (głowica 8 dysz) do 15390 cph (głowica 12 dysz)	do 26 300 cph (2 x głowica 8 dysz) do 30 000 cph (2 x głowica 12 dysz)
Wymiary PCB	60 x 60mm do 1610 x 600mm
Spektrum układanych komponentów	0,4 x 0,2mm(01005) do 99 x 99mm wysokość do 32,5mm minimalny pitch: 0,3mm(QFP), 0,4mm(mBGA)
Rozpoznawanie/pozycjonowanie	Automatyczne „w locie”
Rodzaj napędów	Silniki liniowe w osi X i Y
Głowica montująca	jedna, rewolwerowa o pojemności 8 bądź 12 dysz	dwie, rewolwerowe o pojemności 8 bądź 12 dysz
Podajniki	pojemność do 264 podajników 8mm zakres do szer. taśmy 104mm podajniki pasowe do komponentów w laskach do 10 tac Jedec lub zmieniarka na 30 tac	pojemność do 264 podajników 8mm zakres do szer. taśmy 104mm podajniki pasowe do komponentów w laskach do 4 tac Jedec lub zmieniarka na 30 tac
Wymiary	2901 x 2481 x 1656mm
Masa	2100 kg
Zasilanie	400V trójfazowe 50/60Hz 5kW
