O produkcie

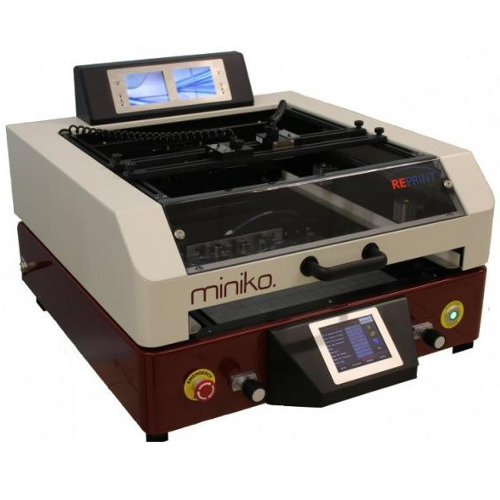

MINIKO – ekonomiczna drukarka półautomatyczna niewielkich rozmiarów wyposażona w funkcje dostępne jedynie w dużo droższych i większych urządzeniach.
Sterowanie silnikiem z serwomechanizmem zapewnia doskonałą precyzję i powtarzalność zadruków. Zarządzanie funkcjami drukarki odbywa się z panelu dotykowego wyposażonego w proste w obsłudze, intuicyjne oprogramowanie. Dzięki temu niewymagany jest długotrwały trening obsługi operatorów. Pozycjonowanie szablonu jest szybkie i precyzyjne i odbywa się przy pomocy kamer pozwalających na jednoczesny podgląd szablonu oraz płytki. Standardowo parametry zadruku dla każdego projektu są automatycznie zapisywane na kartę pamięci, co znosi ograniczenia dotyczące ilości zapamiętanych programów.
Drukarka MINIKO to doskonały wybór dla osób chcących zautomatyzować proces zadruku płytek PCB dla małych i średnich serii produkcyjnych.
Główne cechy
- programowalne parametry takie jak prędkość zadruku oraz ciśnienie, jak również czas i dystans separacji,
- podwójna rakla z niezależnym ustawieniem ciśnienia zadruku dla każdego kierunku,
- programy robocze zapisywane na karcie Micro SD,
- system wizyjny w standardzie,
- łatwa i szybka zmiana szablonu,
Specyfikacja techniczna
| Maksymalne rozmiary płytki drukowanej | 400 x 460mm |
| Minimalne rozmiary płytki drukowanej | 50 x 25mm |
| Maksymalna grubość PCB | 10mm |
| Prześwit pod płytka drukowaną | 25mm |
| Powtarzalność pozycjonowania | ± 10 mikronów |
| Obszar zadruku | 400 x 460mm |
| Tryb zadruku | zadruk/zadruk, zadruk/przelot, przelot/zadruk |
| Rozmiar ramy szablonu | 584 x 584 mm (wymiar zewnętrzny) |
| Czas przezbrajania | maksymalnie 5 minut |
| Zakres regulacji szablonu w osiach X/Y | ± 5mm |
| Zakres rotacji szablonu | ± 4˚ |
| Typ rakli | metalowa lub poliuretanowa, kąt natarcia 60˚ |
| Szerokość rakli | 150, 220, 300, 360, 420mm |
| Prędkość zadruku | 5 – 100mm/s (krok regulacji 1mm/s) |
| Prędkość separacji | 0.3 – 5mm/s (krok regulacji 0.1mm/s) |
| Czas pojedynczego cyklu | 10s plus czas zadruku |
| Zasilanie elektryczne | 90-240V, 50/60Hz, 400W |
| Zasilanie pneumatyczne | 5 bar |
| Interfejs użytkownika | panel sterowany dotykowo |
| Wymiary | 833 x 847 x 475mm |
| OPCJE | |
| Ręczny system wizyjny | dwie kamery z wyświetlaczem LCD |
| Laserowy celownik sytemu wizyjnego | |
| Płyta mylarowa | |
| Wsporniki PCB | magnetyczne, 10x20mm |
| Wsporniki płytek dwustronnych | płaski, stożkowy, mimośród |
| Adapter szablonów | |
| Podstawa drukarki | |
