O produkcie

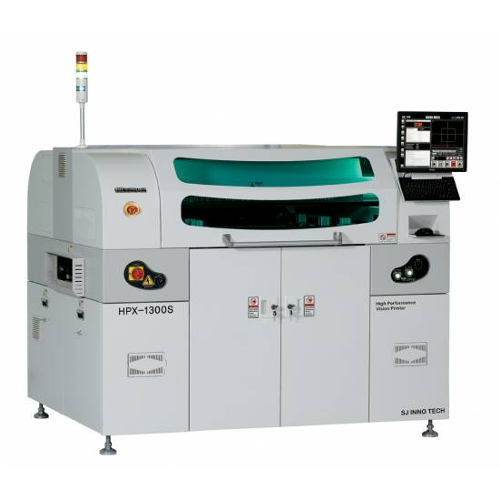

Drukarka LED o polu zadruku aż do 1500x450mm. Tak duży obszar roboczy pozwala nanosić pastę lutowniczą na płytki do produkcji pasków z diodami świecącymi, stosowanych coraz powszechniej jako alternatywa do tradycyjnych świetlówek. Drukarka LED wyposażona jest standardowo w inspekcję 2D, moduł czyszczenia szablonu, zestaw bloków i pinów podporowych, automatyczną programowaną regulację szerokości transportu.
Drukarka jest produktem koreańskiej firmy SJ Inno Tech, która od 1995 roku specjalizuje się w projektowaniu i produkcji wyłącznie drukarek pasty lutowniczej.
Specyfikacja techniczna
| Minimalny rozmiar PCB | 200 x 150 mm |
| Maksymalny rozmiar PCB | 1500 x 450 mm |
| Grubosć PCB | 0,4 – 6,0 mm |
| Maksymalana masa PCB | 8 kg |
| Rozmiar ramy szablonu | 1100, 1200, 1300, 1400, 1500, 1580mm (dł.) 650,736, 800mm(szer.) inne z użyciem opcjonalnych adapterów |
| Czas cyklu | 13 sekund + czas zadruku |
| Kierunek zadruku | lewo – prawo |
| Podparcie PCB | Bloki lub igły mocowane magnetycznie, automatyczna regulacja wysokości w zależności od grubości PCB |
| Uchwyt płytek | Brzegowy z automatycznym wyrównywaniem |
| Rakla | Podwójna, metalowa (powłoka tytanowa), szerokość do wyboru |
| Kontrola prędkości i nacisku | Elektroniczna (cyfrowa) |
| Transport płytek | Trójsekcyjny, z automatyczną regulacją szerokości, L↔P (SMEMA) |
| System wizyjny | Kamera CCD Sony, karta wizyjna IPX działające w czasie rzeczywistym (256 odcieni szarości) |
| Oświetlenie | Diodowe – wybór koloru (czerwony, zielony) dla uzyskania maksymalnego kontrastu |
| Inspekcja jakości zadruku | Dwuwymiarowa w czasie rzeczywistym, z detekcją braku bądź zbyt małej ilości pasty na padach |
| Znaki referencyjne | Możliwość zapamiętania i rozpoznania dowolnego znaku |
| Czyszczenie szablonu | Na sucho lub na mokro, wspomagane podciśnieniem |
| Zasilanie | Elektryczne: 230V AC/ 3,0 kW Pneumatyczne: 0,5 MPa 40Nl/min |
| Wymiary (Dł. x Gł. x W.) | 2580 x 1700 x 1445 mm |
| Masa | 2000 kg |
