O produkcie

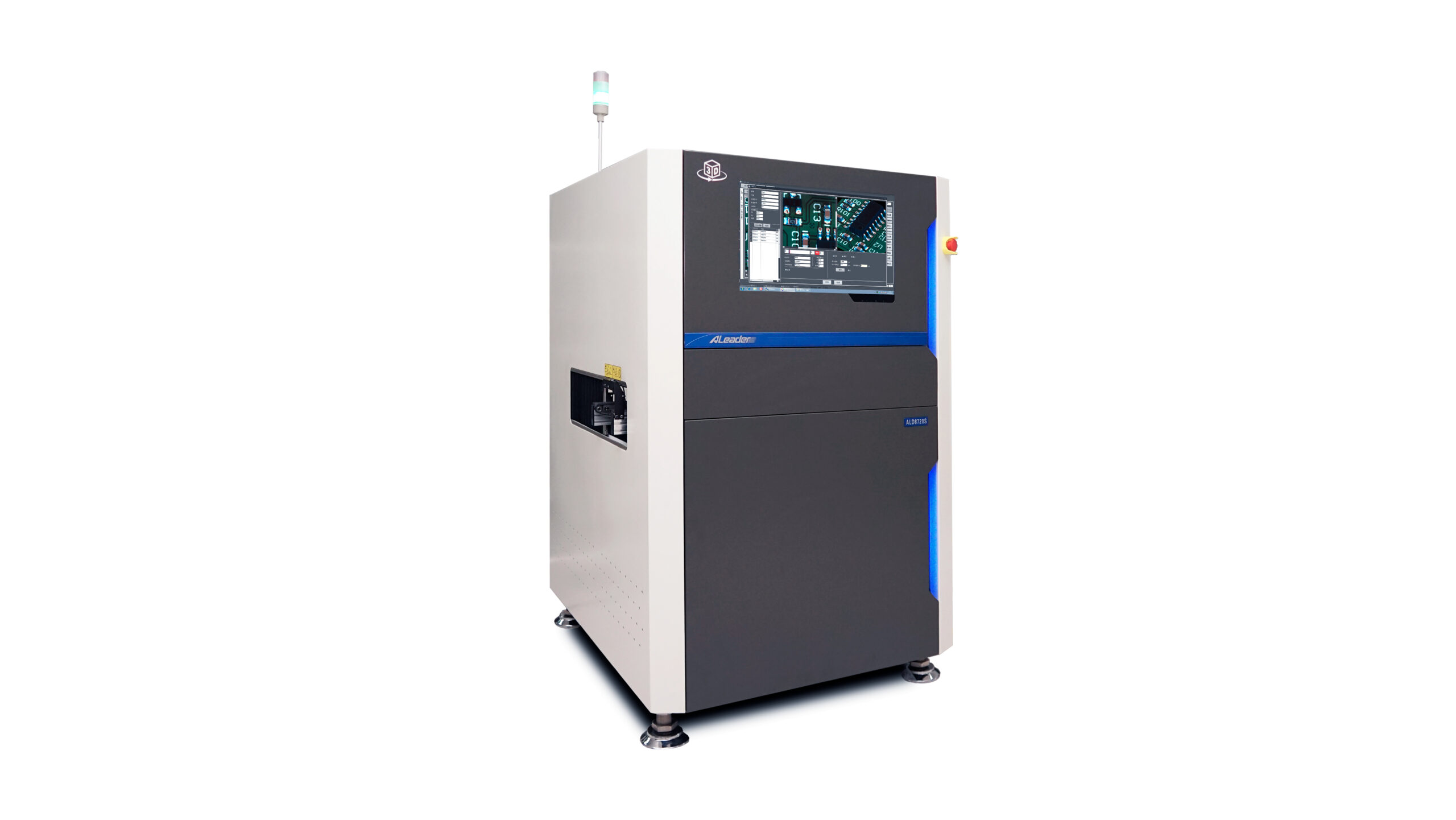

ALD8710S to szybki system AOI przeznaczony do pracy w linii, wykorzystujący najnowszą technologię obrazowania 3D opartą o profilometrię faz i autorski system projektorów cyfrowych. Zapewnia szybką, dokładną i skuteczną weryfikację poprawności montażu aplikacji elektronicznych bez pominięć błędów, przy zachowaniu bardzo niskiego wskaźnika fałszywych alarmów. System został wyposażony w funkcję autoprogramowania, intuicyjny, przejrzysty interface, oraz możliwość szybkiego definiowania tolerancji wg standardów IPC, dzięki czemu proces programowania nie wymaga wysoce wykwalifikowanych operatorów, ich trening jest procesem krótkim i prostym, a jakość programów nie jest uzależniona od ich doświadczenia.
ALD8710S posiada również oprogramowanie do analizy i zapobiegania defektom oraz możliwość zdalnego programowania oraz weryfikacji błędów dzięki stanowiskom offline.
Główne cechy systemu:
- Inspekcja w pełnym 3D z dokładnym i pewnym pomiarem wysokości.
- Automatyczne programowanie standardowych komponentów.
- Automatyczne definiowanie tolerancji oparte o IPC.
- Bezobsługowy system kontroli oznaczeń z różnych powierzchni (OCR).
- Łatwy w obsłudze, przejrzysty i intuicyjny interfejs użytkownika.
- Obsługa wszystkich kolorów PCB.
- Krótki i prosty proces szkolenia nowych użytkowników.
Specyfikacja techniczna
| Metoda inspekcji | pełne 3D, profilometria faz |
| Kamera | 12 megapikseli, szybka inteligentna kamera z obiektywem telecentrycznym |
| Oświetlenie | wielokierunkowe, LED |
| System operacyjny | Windows 10 |
| Wymiary PCB | od 50x50mm do: 450x500mm (model ALD8710S) 650x710mm (model ALD8730S) 1500x450mm (model ALD8750S) 450×330/610mm (dwie linie, model ALS8710D) |
| Grubość PCB | od 0,2mm do 7mm |
| Prześwit PCB | góra 2,5mm, dół 3mm |
| Masa PCB | do 3 kg |
| Minimalny rozmiar komponentu | 01005, 0.3mm pitch |
| Prześwit góra/dół | 40mm/60mm (ALD8710S, ALD8730S) 40mm/65mm (ALD8750S) |
| Rozdzielczość | 14µ (opcjonalnie 10µ, 7µ), wysokość: 0,7µ |
| Pole widzenia | 56.00 x 42.00 mm (14μ) 40.96 x 30.72 mm (10μ) 28.67 x 21.50 mm (7μ) |
| Prędkość testu | <0,6 sek./pole widzenia |
| Wymiary zewnętrzne | 1000 x 1340 x 1610mm (ALD8710S) 1000 x 1540 x 1610mm (ALD8710D) 1200 x 1540 x 1610mm (ALD8730S) |
